一、直線振動篩工作原理

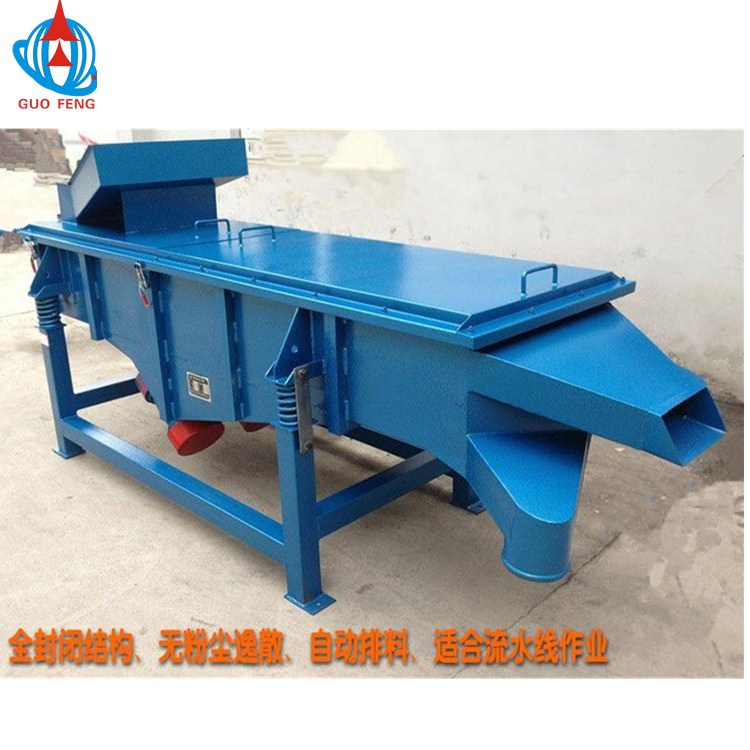

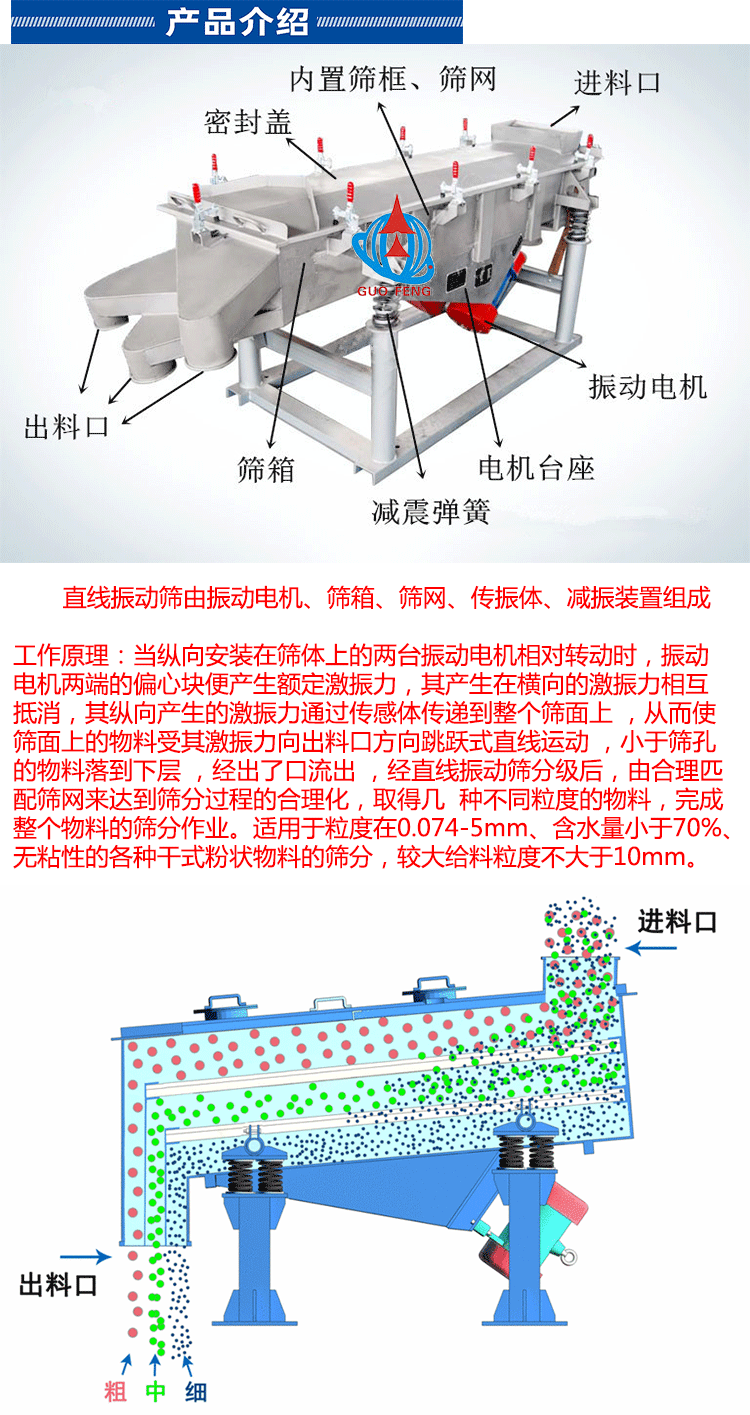

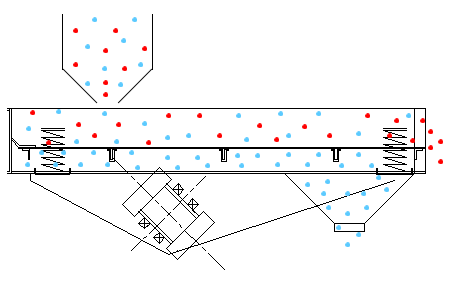

多層粉料振動篩為雙振動電機驅動,利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時,其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在振動力和物料自重力的聯合作用下,使物料在篩面上被拋起跳躍式向前作直線運動,以合理匹配篩網達到篩分的目的。
二、直線振動篩使用范圍

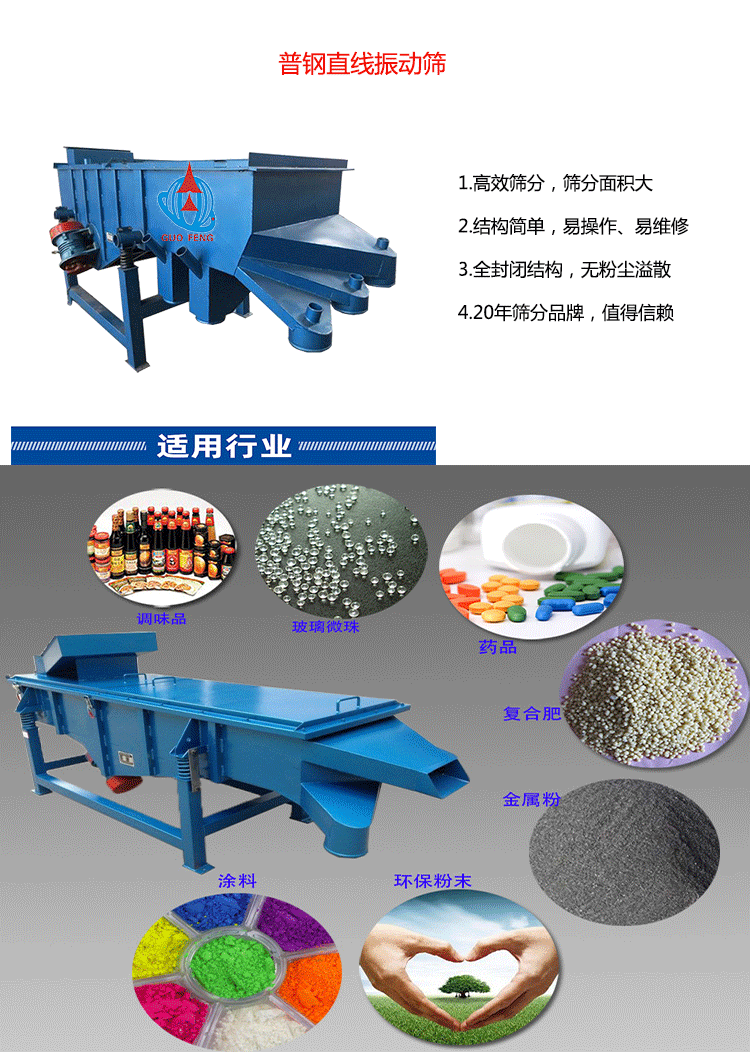

DZSF型直線振動篩適用于0.74-10mm,含水小于7%,無粘性物料的任何干式物料的篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。
三、直線振動篩的部分規格參數
型號 | 篩面尺寸 | 篩面 層數 | 網孔尺寸 | 處理量 | 振次 | 雙振幅 | 電機 功率 | 振動 方向角 | 外形尺寸 (長×寬×高) |
DZSF520 | 500×2000 | 1 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2140×808×848 |
2DZSF520 | 2 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2199×808×878 | ||
3DZSF520 | 500×2500 | 3 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2256×808×938 | |
DZSF525 | 1 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2642×808×848 | ||
2DZSF525 | 2 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2699×808×878 | ||
3DZSF525 | 3 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2750×808×938 | ||
4DZSF525 | 4 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2813×808×1000 | ||
5DZSF525 | 5 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2883×808×1060 | ||
6DZSF525 | 6 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2953×808×1120 | ||
DZSF1020 | 1000×2000 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2152×1320×900 | |
2DZSF1020 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2219×1320×960 | ||
3DZSF1020 | 1000×2000 | 3 | 2-200 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 |
4DZSF1020 | 4 | 0.07-15 | 960 | 4-8 | 2×0.75 | 45-60 | 2353×1320×1100 | ||
5DZSF1020 | 5 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2420×1320×1160 | ||
6DZSF1020 | 6 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2487×1320×1220 | ||
DZSF1025 | 1000×2500 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 | |
2DZSF1025 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 | ||
3DZSF1025 | 3 | 0.07-15 | 960 | 6-8 | <span styl | ||||
結構說明

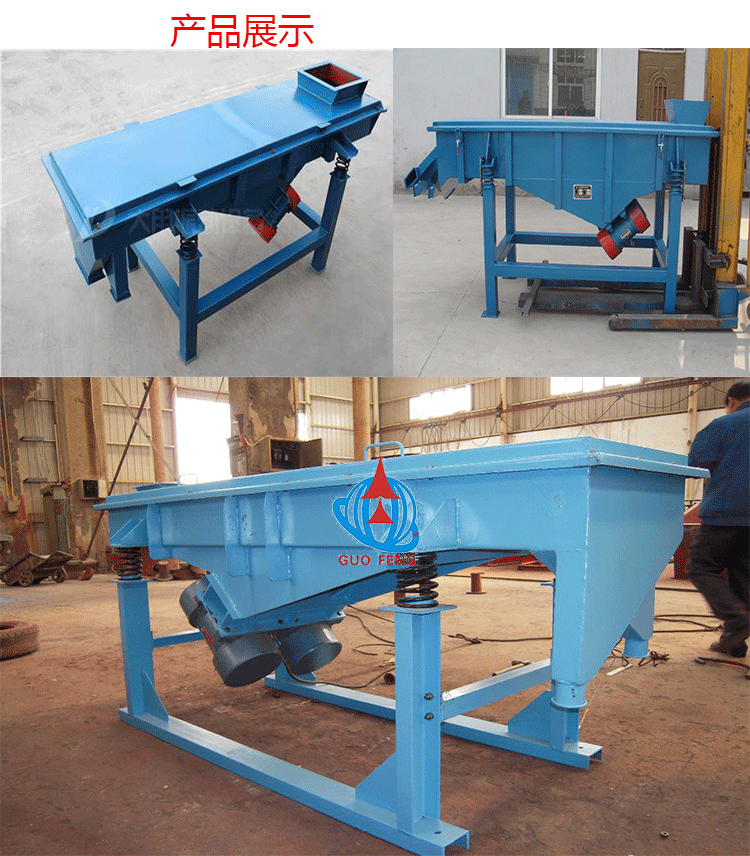

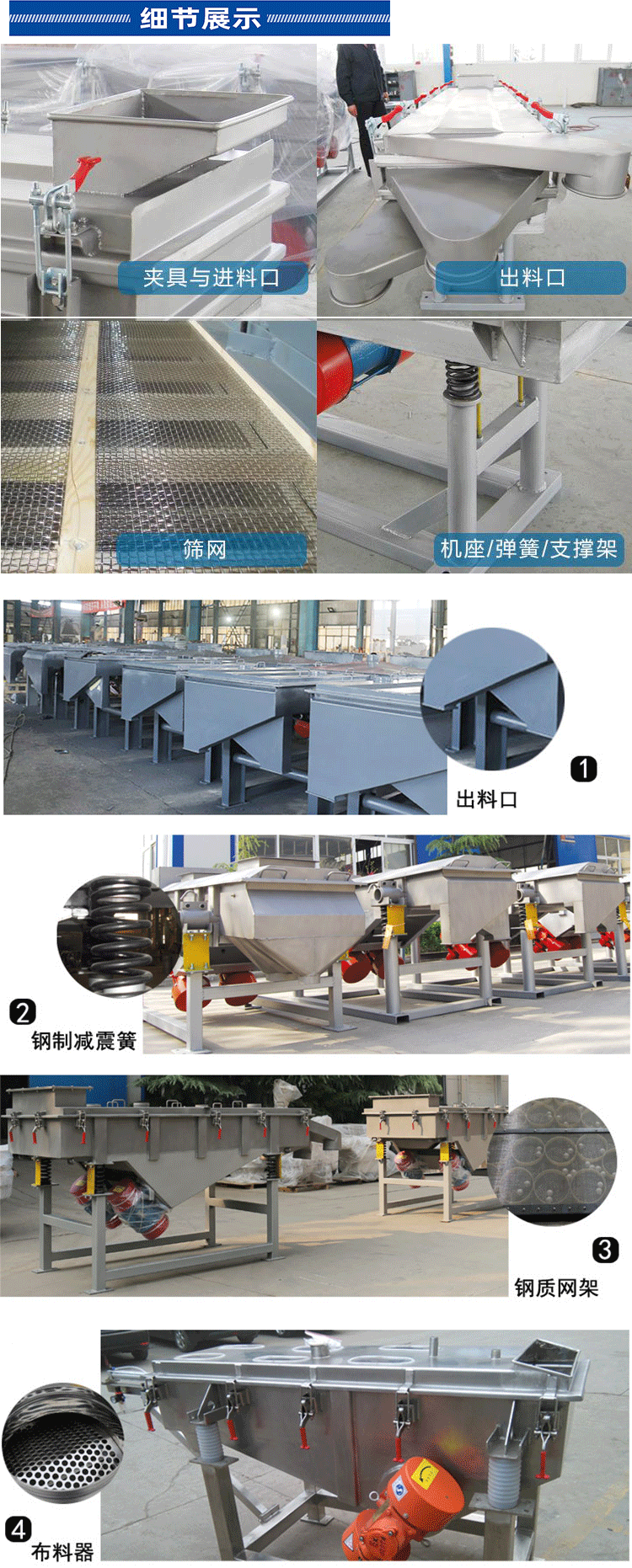

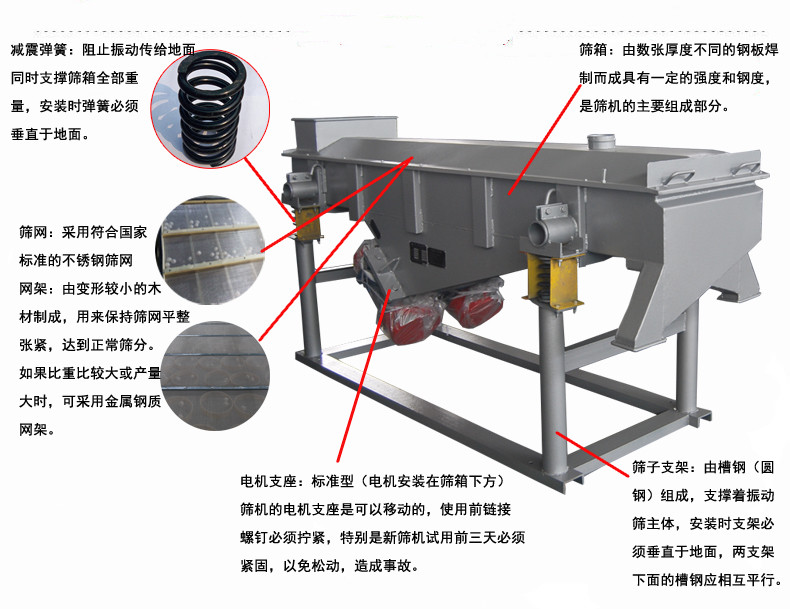

直線振動篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
安裝調試與使用
該設備應固定在專用地基上,由預埋螺栓固定。如不打專用地基,應在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線。 注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
新篩機安裝好以后,應按以下要求檢查:
1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。
