旋振篩的基本結構組成

日期：2020-04-21 點擊次數：4883

旋振篩的基本結構組成

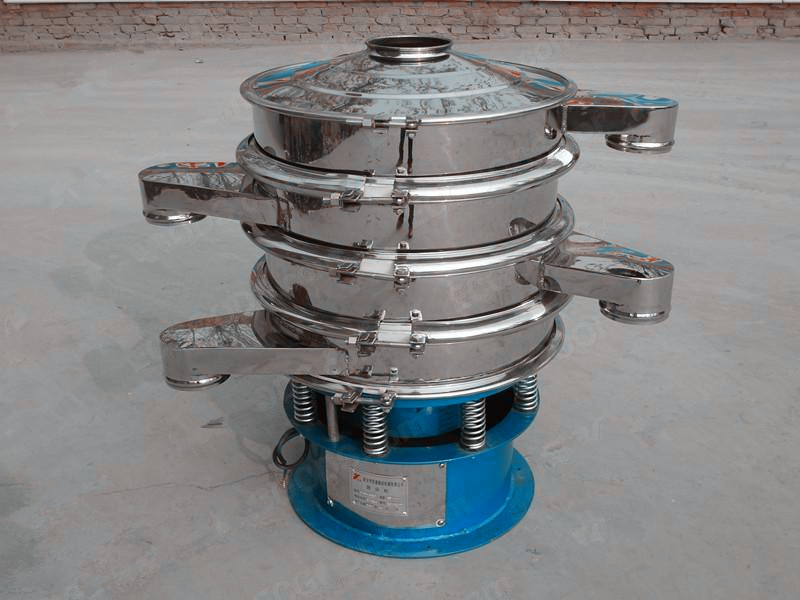

旋振篩由篩蓋，篩框，振動電機（振動源），隔振簧，底座等部分組成

（1）篩蓋

    篩蓋由進料口及斜錐體組成，其下端與篩框相接，篩蓋和篩框由卡環聯接（或用法蘭）在篩蓋和篩框之間有密封墊。

（2）篩框

    篩框由鋼板（鋁板或不銹鋼板）鄭焊而成。篩框上下端均有一承接圈，下端的內部有一法蘭圈，用于固定篩網、壓網圈、膠球托板，膠球托板上

有兩道凸起鋼板圓圈，將托板分隔成為內、中、外三層，托板上鉆有小孔，在篩網與膠球托板之間裝有橡膠球，在振動過程中，橡膠球擊打篩網，防

止篩網堵塞。壓網圈、篩網、膠球托板和學漏斗用螺栓、螺母和墊圈與篩框法蘭緊固。

（3）振動源

    振動源由立式振動電機、電機機座支架及傳振體組成。立式振動電機安裝在機座支架上，支架用螺栓與傳振體聯接。傳振體與底座由隔振簧相邊

。傳振體與篩框用卡環聯接（也可用螺栓將篩蓋、篩框、傳振體緊固在一起）

（4）隔振簧

    隔振簧由彈簧、彈簧支承（鋼制圓柱體一端有內螺紋），螺釘和彈簧墊圈組成。

（5）底座

    底座由鋼板焊而成，在底座壁上有一檢修門及電氣開關座，座壁上部焊制一圈法蘭，此法蘭與傳振體用隔振簧相邊。
